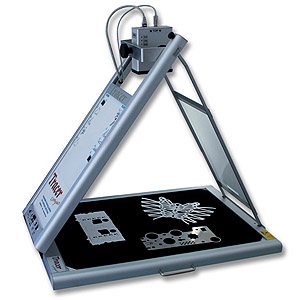

TRACER Compact
Sistema di tracciamento automatico di contorni e linee su pezzi di qualsiasi materiale e colore
TRACER Compact
CARATTERISTICHE:
- Scansione completamente automatica
- Non necessita di manutenzione
- Dimensioni e peso estremamente contenuti
- Semplicità di utilizzo, anche da parte di operatori non specializzati
- Procedura rapida e automatica di calibrazione ottica
- Acquisisce contemporaneamente molti pezzi
- Correzione automatica errore di parallasse
- Si collega via USB ad un normale PC (non necessita di hardware specifico)
- Classificazione automatica dei pezzi in funzione del loro colore
- Riconoscimento di isole interne ai contorni
- Possibilità di elaborazione dei profili vettorizzati
- PDM integrato per la gestione delle misure
- Si interfaccia con tutti i più comuni sistemi CAD-CAM
SETTORI DI APPLICAZIONE:
- Digitalizzazione automatica di modelli disegnati su cartoncino

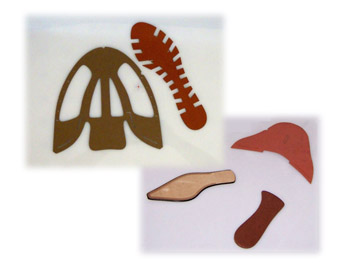

- Digitalizzazione di pelli o componenti di calzature
- Misurazioni di aree, perimetri, ecc.
- Progettazione e produzione di fustelle

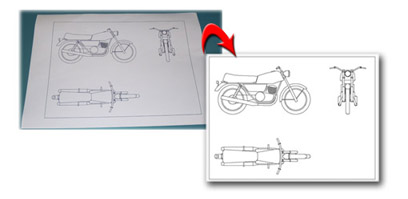

- Vettorizzazione automatica di disegni su carta.
FORMATI DI OUTPUT:
- Vettoriale (2D): DXF, IGS, ASCII
- Raster (2D): BMP, JPEG
Unità ottica con illuminatore a LED
Scheda tecnica:
| Area di scansione: | 600 mm (Larghezza) X 400 mm (Profondità) |
| Accuratezza: | < 0.1 mm |
| Numero max di pezzi: | Illimitato |
| Metodo di scansione: | Basato su camera digitale a colori ad altissima definizione |
| Velocità di scansione: | < 3 sec. (Sull’intera area) |
| Potenza assorbita: | 10 W max (con illuminatore acceso); alimentatore 19v 2A |
| Interfaccia PC: | USB 2.0 |
| Dimensioni esterne: | 680 (Larghezza) x 465 (Profondità) x 630 (Altezza) mm |
| Peso: | 8 Kg |
FOTO

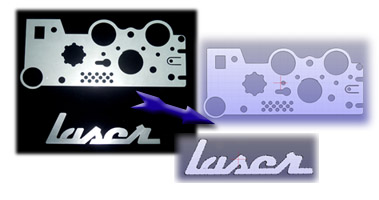

Raddrizzamento automatico immagini importate

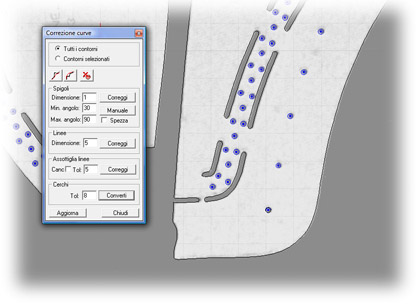

Elaborazione profili vettorizzati
Fai clic qui per scaricare il video di presentazione
